臥式破碎機也稱臥式粉碎機、臥式錘破碎機，也正因臥式結構設計，占地面積小、運營費用低，且生產效率高，深受砂石行業同仁喜愛，關于臥式破碎機工作原理、圖片、型號等相關內容，下面都有介紹。

一、臥式破碎機圖片及工作原理

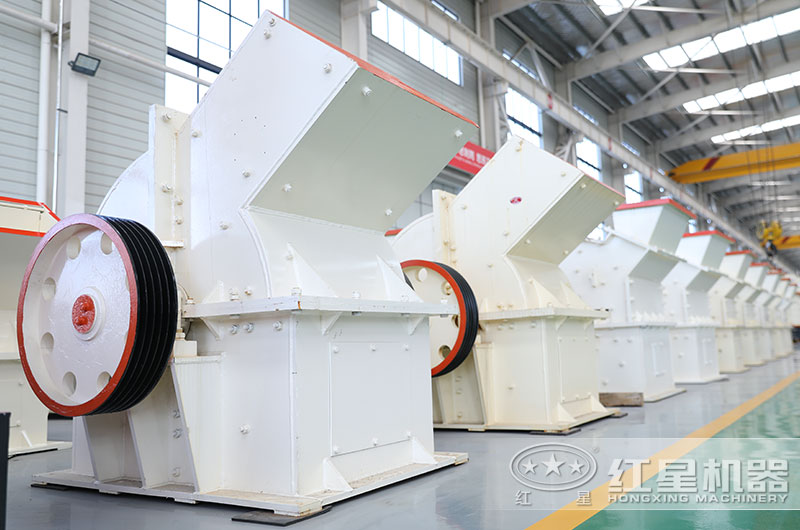

小型臥式破碎機圖片

大型臥式破碎機圖片

臥式破碎機是以沖擊形式破碎物料的一種設備，直接將進料粒度為1000毫米的物料破碎至5到60毫米以下，適用于石灰石及抗壓強度低于200MPa中等硬度的石料，主要零部件有箱體、轉子、錘頭、反擊襯板、篩板、出料口、鏈接機構等組成。

臥式破碎機原理：電機帶動轉子作高速旋轉，物料均勻的進入破碎機腔中，高速回轉的錘頭沖擊、剪切撕裂物料致物料被破碎，同時，物料自身的重力作用使物料從高速旋轉的錘頭沖向架體內擋板、篩條，大于篩孔尺寸的物料阻留在篩板上繼續受到錘子的打擊和研磨，直到破碎至所需出料粒度后通過篩板排出機外。

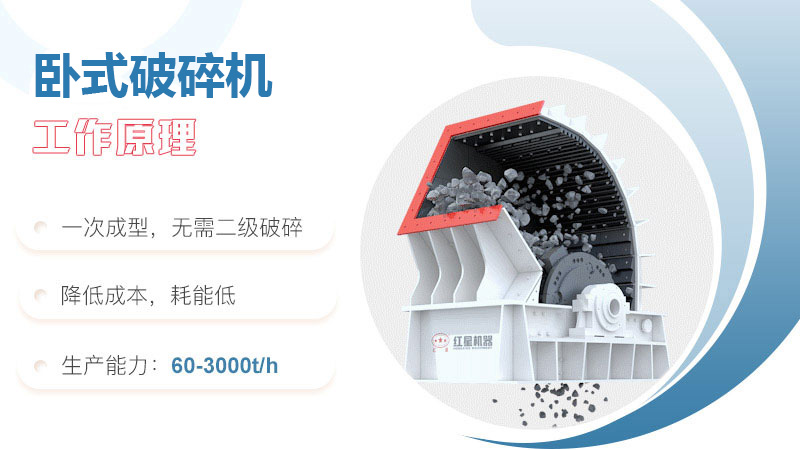

臥式破碎機原理圖

二、臥式破碎機型號大全

臥式破碎機種類較多，常用有PC、PCZ系列，其型號加起來，大概有19種，每小時產量3-3000噸，產量、電機功率、進料粒度等參數不同，這也是很多用戶朋友們，都比較關心的原因，若以下型號，不符合您的需求，也不用擔心，紅星廠家有專業的研發設計團隊，提供量身定制服務。

PC系列臥式破碎機型號：

規格	處理能力(t/h)	電機功率 (kw)
PC 400×300	3-10	4P 11
PC 600×400	6-22	4P 22
PC 800×600	10-40	4P 55
PC 1000×800	15-50	4P 75
PC 1000×1000	18-75	4P 90
PC 1200×1200	22-95	4P 132

注：產量根據不同物料，進料粒度等因素其結果將有所不同

PCZ系列臥式破碎機型號：

型號	轉子直徑×長度 (mm)	進料口（長×寬）(mm)	最佳進料粒度 (mm)	處理能力(t/h)	電機功率 (kw)	外形尺寸長×寬×高 (mm)
PCZ1308	Φ1330×790	870×780	≤380	60-160	132	2880×2130×2390
PCZ1410	Φ1400×1000	1060×740	≤450	80-210	2×90(160)	2830×2100×2485
PCZ1610	Φ1600×1000	1090×930	≤480	100-230	2×132	3370×2415×2750
PCZ1612	Φ1600×1200	1340×1140	≤500	120-350	2×160	3370×2613×2750
PCZ1615	Φ1600×1500	1570×1140	≤550	200-550	2×200	3370×2925×2750
PCZ1716	Φ1700×1600	1420×1200	≤600	400-850	2×250	3520×3000×3210
PCZ1720	Φ1700×2000	2030×1200	≤650	500-1000	2×400	3670×3390×3330
PCZ1920	Φ1900×2000	1980×1210	≤750	800-1500	2×500	4490×3910×3600
PCZ2225	Φ2200×2500	2530×1610	≤1000	1500-3000	1250	4890×5010×4560

注：產量根據不同物料，進料粒度等因素其結果將有所不同

三、臥式破碎機視頻_山東客戶項目概況

物料：石灰石

產量：時產500噸

進料：≤550mm

規格：5-10-16-31.5mm

成品用途：供應當地攪拌站和高速高鐵工程

日運轉量：8小時

山東客戶臥式破碎機工作視頻

生產線設備配置

給料階段：ZSW600×150振動給料機一臺

破碎階段：1615重錘破碎機一臺

篩分階段：4YK3072振動篩一臺

項目優勢

①一次成型，無需二級破碎整形過程，工藝流程簡化、占地面積小，縮減運行成本；

②全自動控制系統、實現遠程操作，更靈活、安全有保障；

③采用高耐磨材料錘頭、篦板及反擊板，使用壽命更長；

④自帶密封性質、配置防塵及消音裝置，解決了車間粉塵大以及機體漏灰等問題；

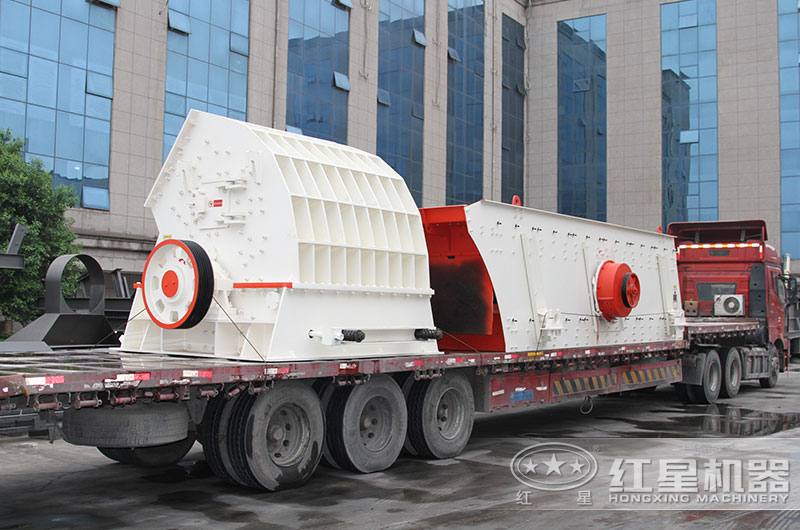

臥式破碎機廠家現貨直發

四、臥式破碎機廠家直銷_價格優惠

紅星臥式破碎機廠家位于鄭州高新技術產業開發區梧桐街與紅松路交叉口中國高端礦機生產出口基地園區，是一家集科研、生產、銷售于一體的大型股份制企業，擁有四大生產車間，四十年來始終如一，誠信服務每一位客戶，十幾項出廠檢測，有質檢人員層層把關，確保設備質量，深受幾十萬+用戶朋友信賴，現貨直銷、沒有中間商，一臺也是批發“價”，歡迎免費咨詢了解臥式破碎機價格，還附贈安裝、后期維修、保養等各項服務！
