旋回破碎機型號參數_結構及工作原理

旋回破碎機屬于HCG系列旋回式破碎機，是利用破碎錐在殼體內錐腔中的旋回運動，對物料產生擠壓、劈裂和彎曲作用，適用于破碎高、中硬度的各種物料，關于旋回破碎機型號參數、結構、工作原理及價格等內容，這里都有詳細介紹。

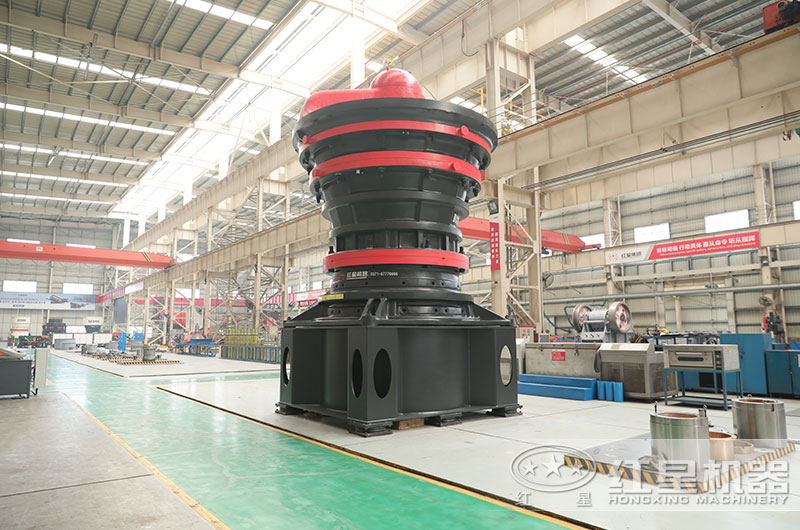

旋回破碎機圖片

一、旋回破碎機型號參數

旋回破碎機是針對目前全球市場上對大型設備的特定需求而自主開發的新型粗碎設備，每小時產量2018-8898噸，可處理1300毫米以下物料，有6款型號可選擇，分別是HCG4265、HCG5065、HCG5475、HCG6275、HCG6089、HCG60110，具體旋回破碎機型號參數如下表。

注：產量根據不同物料，進料粒度等因素其結果將有所不同

二、旋回破碎機結構及工作原理

旋回破碎機結構主要由橫梁部、上中下機架部、動錐部、偏心套部、傳動部和液壓缸部等組成，設計合理、運行可靠，節省占地面積。

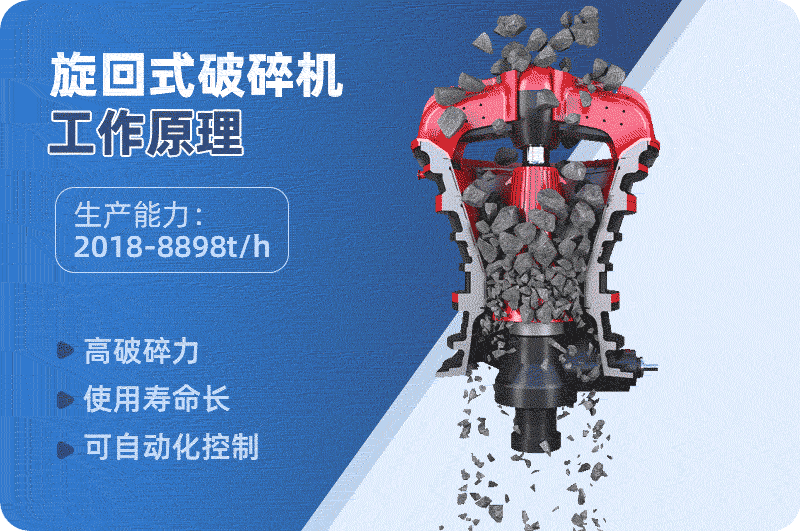

旋回破碎機工作原理：在設備工作時，由電動機帶動水平軸旋轉，水平軸通過齒輪帶動偏心套旋轉，再由偏心套帶動動錐部做圓周擺動，從而實現連續的擠壓破碎石塊，可通過調節動錐底部的液壓缸改變排礦口的大小，方便調整產品粒度，同時液壓缸有過鐵保護功能，當有不能破碎的物體進入破碎腔時，液壓缸能自動使動錐下落釋放物體，保護破碎腔。

三、旋回破碎機優點和缺點

主軸位置控制系統

標配位移傳感器，可直觀顯示主軸的位置，液壓缸自動補壓調節排料口來補償襯板磨損，保障粒度穩定，提高生產率。

破碎成本低

大傾角的破碎腔和較長的破碎面，使其具有更高的破碎能力，大型破碎腔易于石料之間擠壓破碎，提高了效率，襯板的壽命長。

重型化主軸設計

整體式鍛造主軸，避免了動錐松動的危險，從而減少了停機時間，上部軸頸加大，采用大半徑圓弧并拋光，強度高，能夠適應惡劣的破碎條件。

破碎腔均勻磨損

整個破碎腔的磨損分布更加均勻，減少襯板更換次數，降低生產成本。

缺點：

構造復雜，制造較困難，價格較高。

機身高，因此需較高的廠房，建筑費用稍高。

處理含泥較多及黏性較大的礦石，排礦口容易阻。

旋回破碎機制造車間實拍圖

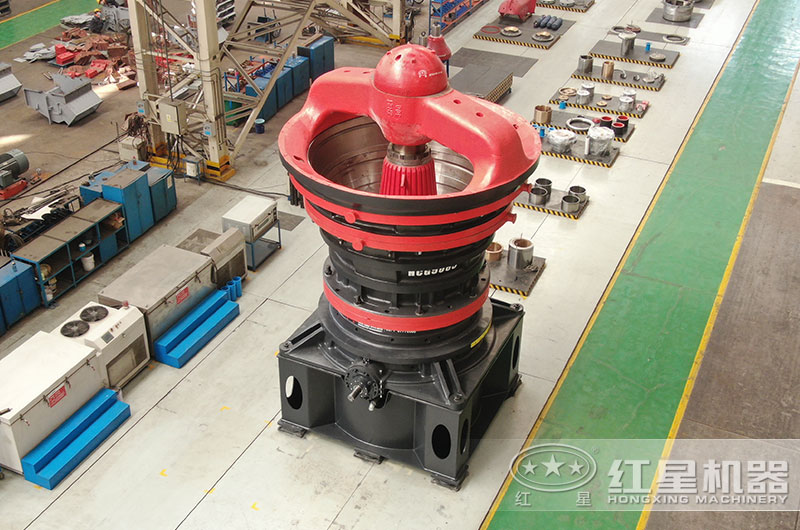

旋回破碎機俯視圖

四、旋回破碎機價格多少？

目前市場上旋回破碎機價格一般在幾十萬到百萬元左右，其中間差異，主要是型號選擇、產量不同，另外，還會受到不同廠家設計、選材及制造工藝的影響，同時對于用戶來說，直接從設備廠家選貨會節省不少的時間與精力，而且價格相對更經濟實惠。

在這里可直接在線咨詢了解具體旋回破碎機價格，有經理為您提供，一臺也是批發價，而且河南紅星機器建廠四十年來始終如一，誠信服務每一位客戶，十幾項出廠檢測，有質檢人員層層把關，確保設備質量，深受幾十萬+用戶朋友信賴，有現貨供大家來廠考察，歡迎您的到來！
